دستگاه حفاری Gantry CNC ابزارهایی هستند که برای برش پردازش در دستگاه حفاری Gantry CNC استفاده می شوند. آنها مؤلفه های اصلی برای تحقق توابع ابزار ماشین هستند. آنها نقش مهمی در بهبود کارآیی تولید و اطمینان از کیفیت پردازش دارند. با توسعه فناوری ، طراحی و مواد ابزارهای CNC نیز به طور مداوم در حال بهبود است تا نیازهای راندمان بالاتر و پردازش دقیق بالاتری را برآورده سازد.
نشان
1. موتور دوتایی با ساختار انتقال ضد حرکات: این ویژگی با دقت بالایی ، امکان رسیدگی به بارهای سنگین ، عملکرد پر سرعت ، سطح سر و صدای کم و عمر خدمات گسترده را ارائه می دهد.
2. انتقال دنده: به دلیل دقت بالا ، ظرفیت مدیریت بارهای سنگین ، عملکرد پر سرعت ، عملکرد آرام و طول عمر شناخته شده است.
3. قوچ مربع و ساختار صندلی کشویی:
ابعاد: 500x500 ، برای استفاده سنگین طراحی شده است.
طراحی مستقیم محور برای انتقال قدرت کارآمد.
طراحی با اندازه بزرگ و سنگین ، اتصال ایمن رم را تضمین می کند.
این ساختار شامل سه لغزنده گسترده در بالا و چهار لغزنده استاندارد در پایین برای پشتیبانی همه کاره است.
4. مجله ابزار عمودی / افقی Automatic Tool: این سیستم امکان ذخیره خودکار و بازیابی ابزارها را در هر دو جهت عمودی و افقی فراهم می کند.
5. جعبه دنده BF ایتالیا: با سرعت با کارایی بالا و سر و صدای کم مشخص می شود. این می تواند دامنه قدرت ثابت موتور را گسترش دهد ، نصب آن آسان است و می تواند با سری های مختلف موتور استفاده شود. این طراحی برای تحمل تنش با استحکام بالا و در اندازه جمع و جور است.
6. سر آسیاب زاویه ای گسترده: این سر برای دسترسی گسترده و آسیاب دقیق در زوایای مختلف طراحی شده است.
7. سر آسیاب زاویه ای هیدرولیک اتوماتیک: این سر با کنترل هیدرولیک کار می کند و امکان تنظیم خودکار و آسیاب دقیق زاویه را فراهم می کند.
8. سر آسیاب دو طرفه دو طرفه: این سر فرز این امکان را برای تنظیم زاویه دوک نخ ریسی از دو جهت فراهم می کند و انعطاف پذیری و دقت را در عملیات ماشینکاری فراهم می کند.

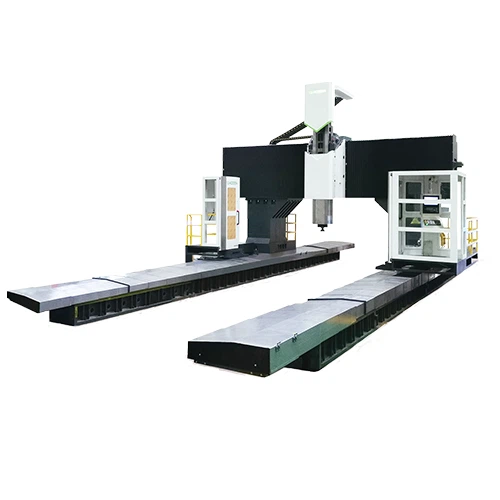

پارامترهای برش مرکز ماشینکاری CNC Gantry Center Tools GMMD-16046
|
مدل |
GMMD-16046 |
||
|
موضوع |
مشخصات |
واحد |
|
|
سفر |
محور x |
مگنی |
17000 |
|
محور y |
مگنی |
4600 |
|
|
محور z |
مگنی |
1500 |
|
|
بینی اسپیندل به محل کار |
مگنی |
350-1850 |
|
|
راهنمای سه محوره |
X/Transmission Geared ، y/Load Roller Guideary راه خطی ، اسلاید Z/T- شکل |
||
|
عرض درب |
4600 |
||
|
نوع قوچ |
رم از نوع مربع (500 * 500) |
||
|
کارگاه |
اندازه کار (L*W) |
مگنی |
16000*3500 |
|
حداکثر بار جدول |
t |
50 |
|
|
دارایی |
مگنی |
36*200 |
|
|
دوک |
نوع دوک نخ ریسی |
نوع |
BBT-50 |
|
RPM دوک |
دور در دقیقه |
6000 |
|
|
نوع درایو دوک نخ ریسی |
DDS |
||
|
خوراکی |
Traverse Rapid (x/y/z) |
م/دقیقه |
6/8/8 |
|
برش فید (x/y/z) |
م/دقیقه |
6 |
|
|
ابداع کننده ابزار |
ATC |
24 (گزینه: 40/60) |
|
|
موتور |
موتوری دوک |
kW |
17-42 |
|
موتور سروو سه محوره |
kW |
5.2/5.2/5.2 |
|
|
دقت |
دقت |
مگنی |
0.08/0.035/0.02 |
|
تکرارپذیری |
مگنی |
0.065/0.025/0.015 |
|
|
انرژی لازم است |
نیاز قدرت |
kva |
60 |
|
فشار هوا |
کیلوگرم در سانتی متر مربع |
6^8 |
|
|
دیگران |
ابعاد خارجی (L*W*H) |
مگنی |
20000x5860x5800 |
|
وزن ناخالص |
t |
148 |
|
لوازم جانبی استاندارد
|
سیستم خنک کننده ابزار |
ابزار ماشینکاری سوراخ |
موتور دوتایی با ساختار انتقال ضد عقب |
|
سیستم تغییر ابزار خودکار (ATC) |
سیستم بستن |
گیربکس |
|
از پیش تعیین کننده ابزار |
دارنده ابزار |
رم مربع و ساختار صندلی کشویی |
گزینه
|
مقیاس خطی نوری |
کاوشگر قسمتهای کاری |
سیستم غبار نفتی |
دستی/نیمه خودکار 90 دقیقه ای |
|
cts |
سیستم نقاله تراشه |
نفتی |
سیستم اندازه گیری پروب قطعات خودکار |
|
20T/40T/60T ATC |
میز چرخشی |
